一、技術參數：
名稱 | 編號 | 型號 | 規格 | 額定工作電壓 （V） | 動作 電壓（V） | 通流 容量 In （8/20） KA | 通流容量In（10/350）KA | 保護 水平 (V) | 防護級別 | 計數器 | 外觀尺寸 （mm） |
690V計數式特殊電壓三相電源防雷箱 | 91 | KBT-690A | J/200 | 690 | 1200 | 200 | 50 | 5800 | 第一級 | ★ | 334×214×76 |
92 | J/150 | 150 | 37.5 | 5100 | ★ | ||||||
93 | J/100 | 100 | 25 | 4400 | ★ | ||||||
94 | J/ 80 | 80 | 20 | 3800 | ★ | ||||||
95 | KBT-690B | J/60 | 60 | / | 3500 | 第二級 | ★ | ||||
96 | J/40 | 40 | / | 3200 | 第三級 | ★ |

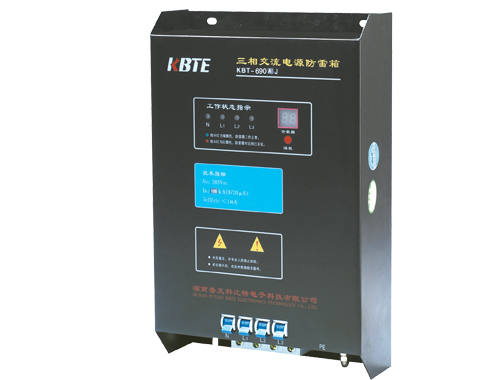

二、計數式特殊電壓三相電源防雷箱產品用途
690系列并聯式計數式特殊電壓三相電源防雷箱適合風力發電系統等特殊場合的1T電網制式的三相電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。690AJ用于第一級防護，690BJ／60KA用于第二級防護，690BJ／40KA用于第三級防護。接地電阻≤40，工作環境溫度：一40℃～+85℃。
三、計數式特殊電壓三相電源防雷箱主要特點
響應時間快：響應時間≤25納秒
自保護電路：內部設有溫控、工頻限流電路，防雷元件劣化或雷擊損壞時自動與電源線路脫離，徹底避免火災發生。
雷電計數器：準確記錄雷擊電磁脈沖侵入次數。
狀態指示燈：正常情況下指示燈為綠顏色，當防雷元件劣化或被雷擊損壞，對應指示燈變?yōu)榧t顏色，表明該回路的防雷元件已不能工作，需維修。
通流容量大：防雷箱的通流容量(8／20us)分別為40一200kA。
性能優越：核心元件采用國際知名品牌，性能穩定可靠。
限制電壓低：雷電泄流后的殘余電壓低于標準要求的保護水平。
使用便捷：安裝簡單、方便，無須特別維護。
